Produkto aprašymas

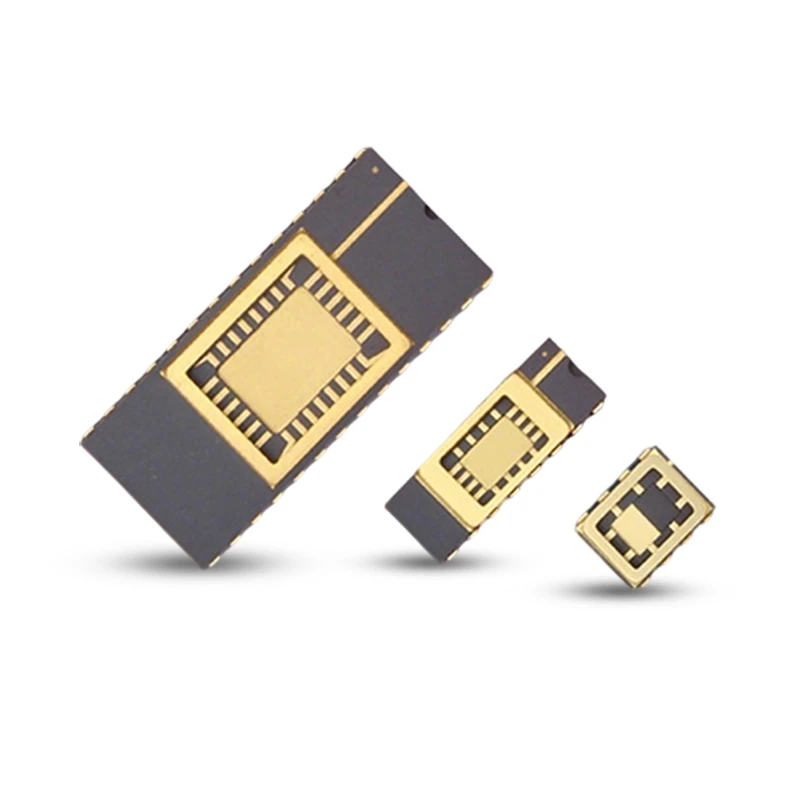

Dviejų -eilių keramikos per-angų paketas sukurtas aukščiausios klasės Integruojant didelio-efektyvumo aušintuvus su lygiagrečiojo siūlės suvirinimo arba lydmetalio sandarinimo technologijomis, sukuriama stabili aplinka, apsauganti svarbiausius vidinius modulius nuo išorinių trukdžių. Naudodami pažangius daugiasluoksnės keramikos sukepinimo procesus, užtikriname aukštą-elektroninių komponentų patikimumą. Dėl lanksčių medžiagų pasirinkimo ir sandarinimo metodų šis paketas yra vienas -sustabdymo sprendimas, skirtas signalų apdorojimui ir galios valdymui sudėtingoje aplinkoje.
Savybės
- Didelis dujų sandarumas
- Puikus terminis stabilumas
- Puikus aukšto{0}}dažnio našumas
- Atsparumas karščiui ir korozijai
- Stiprus atsparumas radiacijai
- Integruota šilumos kriauklės projektavimo galimybė
- Maža varža
- Aukštos izoliacijos savybės
- Didelis kietumas ir atsparumas smūgiams
- Didelis atsparumas drėgmei
Pagrindinė modelių lentelė (mm)
CDIP pakuotė turi 2,54 mm žingsnį su kaiščių skaičiumi iki 64, siūlanti siaurus (7,62 mm), vidutinius (10,16 mm) ir plačius (15,24 mm) tarpus. Galimos galimybės apima integruotus aušintuvus ir sandarinimo būdus, naudojant lygiagretų siūlių suvirinimą arba lydinio lydmetalį, plačiai naudojamus IC, optronams ir MEMS, kuriems reikalingas didelis patikimumas.
|
Produkto modelis |
Keramikos korpuso dydis |
Švino pikis |
Sandarinimo zona |
Die Attach Area |
Bendras storis |
|
D48L2-01 |
60.96×15.00 |
2.54 |
12.70×12.70 |
8.89×8.89 |
2.40 |
|
D40L2-01 |
50.80×15.00 |
2.54 |
12.70×12.70 |
7.87×7.87 |
2.40 |
|
HD36-01 |
45.72×14.98 |
2.54 |
20.20×8.54 |
24.70×14.50 |
2.00 |
|
D28S2-03 |
38.60×7.37 |
2.54 |
38.40×7.20 |
2.10×3.30 |
3.70 |
|
D28S2-01 |
35.56×7.37 |
2.54 |
11.80×7.20 |
7.11×5.59 |
2.15 |
|
D28L2-01 |
35.56×15 |
2.54 |
12.70×12.70 |
6.40×6.40 |
2.50 |
|
D24S2-04 |
30.48×7.37 |
2.54 |
11.94×7.36 |
5.75×3.80 |
1.75 |
|
D24S2-02 |
33.50×7.37 |
2.54 |
32.80×7.10 |
3.80×2.85 |
3.50 |
|
D24S2-01 |
30.48×7.37 |
2.54 |
14.40×7.20 |
9.15×4.45 |
2.16 |
|
D24L2-01B |
30.48×15.00 |
2.54 |
12.70×12.70 |
6.40×6.40 |
2.40 |
|
D24L2-01 |
30.48×15.00 |
2.54 |
12.70×12.70 |
6.40×6.40 |
2.40 |
|
D18M2-01 |
22.86×9.91 |
2.54 |
9.40×8.70 |
5.50×5.00 |
2.40 |
|
D16S2-11 |
20.60×7.37 |
2.54 |
19.20×7.00 |
3.30×5.00 |
2.80 |
|
D16S2-06 |
20.32×7.37 |
2.54 |
16.60×7.20 |
2.60×3.20 |
3.30 |
|
D16S2-05 |
20.00×7.37 |
2.54 |
19.60×7.00 |
3.90×5.40 |
3.40 |
|
D16S2-02/K |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02C |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02B |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02A |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02 |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D08S2-12 |
9.70×7.37 |
2.54 |
7.70×7.00 |
4.20×5.00 |
2.10 |
|
D08S2-11A |
9.70×7.37 |
2.54 |
9.30×7.20 |
2.70×2.50 |
3.40 |
|
D08S2-03B |
9.90×7.37 |
2.54 |
9.70×7.17 |
3.55×5.37 |
3.00 |
|
D08S2-03A |
9.90×7.37 |
2.54 |
9.70×7.17 |
3.55×5.37 |
3.00 |
|
D08S2-01 |
10.16×7.37 |
2.54 |
8.80×6.90 |
5.10×3.40 |
2.10 |
|
D08M-04 |
19.46×9.91 |
7.62 |
19.10×8.80 |
7.60×4.40 |
3.50 |
|
D08M-01A |
14.22×10.03 |
2.54 |
13.40×9.60 |
9.60×8.10 |
30 |
|
D06S2-02 |
9.00×7.37 |
2.54 |
7.20×6.20 |
3.70×3.00 |
3.10 |
|
D06S2-01 |
9.70×7.37 |
2.54 |
9.30×6.90 |
7.30×3.30 |
3.50 |
|
D04S2-01 |
4.70×6.60 |
2.54 |
6.60×4.70 |
2.60×3.00 |
2.90 |
Keramikos ekspertizė
„Tessvida“ yra „Total Kit Solutions“ (TKS) specialistas, aptarnaujantis pagrindines pramonės šakas: puslaidininkių ir elektronikos, medicinos prietaisų, FPD/LED, mašinų, naftos chemijos produktų, automobilių ir transporto, energijos ir energijos bei maisto ir žemės ūkio. Turėdami brandžią tiekimo grandinę ir pažangius procesus (izostatinį presavimą, liejimą geliu, sausą presavimą), siūlome visas galimybes nuo medžiagos paruošimo, liejimo, sukepinimo iki tikslaus apdirbimo ir tolesnio{3}}apdirbimo.
Mūsų lanksčios individualizuotos paslaugos, pagrįstos giliomis didelio-grynumo keramikos patirtimi ir stipriu išteklių integravimu, tiksliai atitinka klientų poreikius nuo medžiagų parinkimo iki gatavo produkto pristatymo.
Keramikos gamybos procesas
Miltelių paruošimas
Žaliavos miltelių paruošimas, purškiamas granuliavimas (maišymas, mechaninis rutulinis malimas, purškiamas džiovinimas)
01
Miltelių formavimas
Izostatinis presavimas, sausas presavimas, liejimas liejimas, gelio formavimas, liejimas, karštasis presavimas
02
Aukštos{0}}temperatūros sukepinimas
Atmosferinis sukepinimas, vakuuminis sukepinimas, sukepinimas kontroliuojamoje atmosferoje
03
Tikslus apdorojimas
Pjovimas, tekinimas, šlifavimas, frezavimas, formavimas, gręžimas
04
Paviršiaus apdorojimas
Valymas, lanko lydymas, plazminis purškimas, elektrostatinis purškimas, nusodinimas garais, ypač švarus{0}}valymas, anodavimas, metalizavimo kompozitas
05
Tikslaus keramikos apdorojimo darbo eiga
-
Medžiagos paruošimas
-
Medžiagos formavimas
-
Sukepinimas
-
Smulkus apdirbimas
-
Apžiūra
-
Tikslus valymas
-
Vakuuminis pakavimas
-
Medžiagos paruošimas
-
Medžiagos formavimas
-
Sukepinimas
-
Smulkus apdirbimas
-
Apžiūra
-
Tikslus valymas
-
Vakuuminis pakavimas
