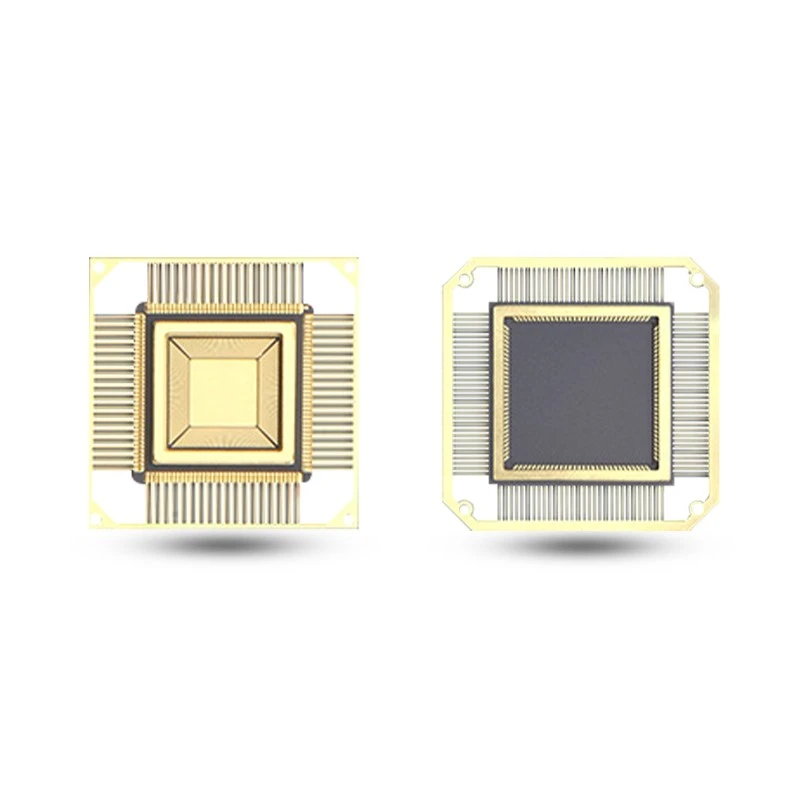

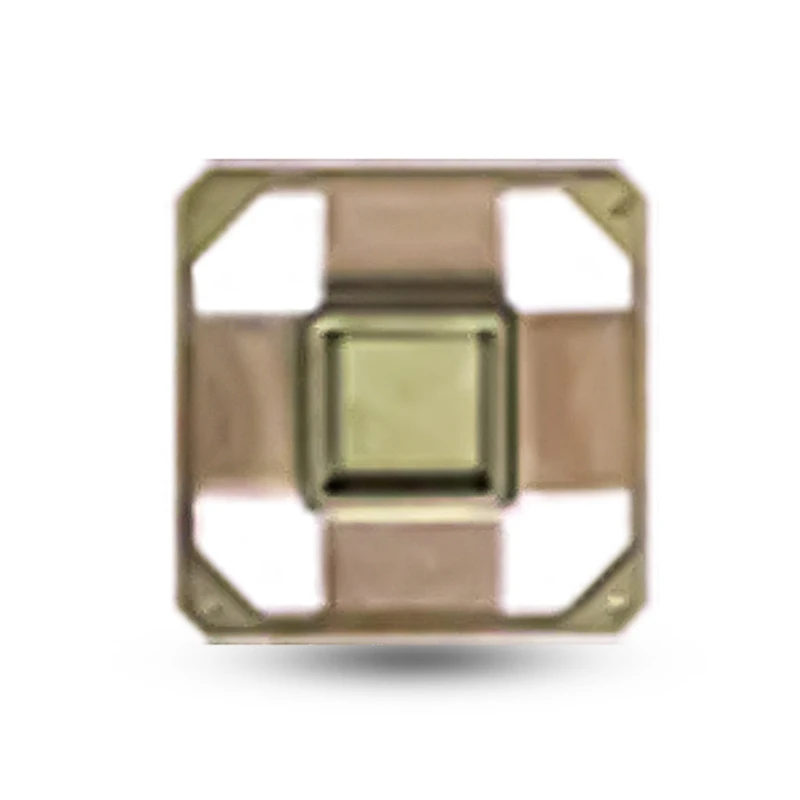

Keraminis keturių plokščių paketas (CQFP)

Universalus, didelio{0}}patikimumo keturpusis-švininis paketas – pramonės standartas vakuuminiam-sudėtingų sistemų vientisumui pasiekti.

Keraminis keturkampis paketas (CQFP) yra tiksliai{0}}supakuotas komponentas su keturių- pusių kaiščių išdėstymu, žinomas dėl savo lengvo, kompaktiško dydžio ir didelio pakavimo tankio. Šiuolaikinėse puslaidininkių programose CQFP efektyviai apsaugo vidinius jautrius komponentus dėl puikių termoelektrinių savybių ir yra suderinamas su įvairiais didelio-tankio loginiais valdymo moduliais.
Mūsų gaminiai pasižymi labai lanksčiomis švino žingsnio parinktimis, įskaitant standartines specifikacijas, tokias kaip 1,27 mm, 1,00 mm, 0,80 mm, 0,65 mm ir 0,50 mm, be vargo atitinkantys įvairius laidų reikalavimus. Nesvarbu, ar tai tikslūs optronai, Holo efekto jutikliai, ar kietojo kūno -relės, reikalaujančios didelio veikimo stabilumo, keraminis keturių plokščių paketas (CQFP) užtikrina tvirtą ir patikimą palaikymą.

Galimos medžiagos: aliuminio oksidas, aliuminio nitridas, stiklo{0}}keramikos kompozitai, karbido lydiniai, volframo-mangano arba molibdeno-mangano storio{3}plėvelės metalizavimo procesai.
Taikymas: puslaidininkiai ir elektronika, medicinos prietaisai, energija ir galia, įranga ir mašinos

Siųsti užklausą

Produkto aprašymas

Keraminis keturių{0} pusių plokščias paketas (CQFP) sukurtas elektroninėms programoms, kurioms reikalingas didelis SMT efektyvumas. Naudojant patikrintas storos-plėvelės metalizavimo ir aukso-litavimo technologijas, šis paketas užtikrina išskirtinį dujų sandarumą, kad apsaugotų nuo drėgmės ir korozijos, kartu išlaikant signalo vientisumą. Siekdami patenkinti individualius poreikius gaminio atnaujinimo ar priežiūros metu, siūlome lanksčias medžiagų parinktis ir sandarinimo būdus, siūlydami visapusį keraminių pakuočių sprendimą signalų apdorojimui ir galios valdymui sudėtingoje aplinkoje.

Savybės

Puikus aukšto{0}}dažnio signalo vientisumas
Didelis patikimumas,{0}}užsandarintas dujomis
Stiprus atsparumas šiluminiam ciklui
Suderinamas su pažangiais SMT procesais
Atsparumas radiacijai ir senėjimui
Puikus elektromagnetinis suderinamumas (EMC)

Aukštos izoliacijos savybės
Maža varža
Puikus atsparumas korozijai
Didelis atsparumas drėgmei
Stipri anti-elektromagnetinių trukdžių galimybė
Mažas šiluminio plėtimosi koeficientas

Pagrindinė modelių lentelė (mm)

CQFP pakuotėje siūlomos įvairios medžiagos, įskaitant aliuminio oksidą, aliuminio nitridą ir kovarą, papildytas tiksliais storais{0}}plėvelės metalizavimo sluoksniais. Specifikacijos apima platų pagrindinių žingsnių diapazoną nuo 1,27 mm iki 0,50 mm, todėl pasiekiamas puikus didelio patikimumo ir didelio{4}}tankio maršruto derinys.

Produkto modelis	Keramikos korpuso dydis	Švino pikis	Sandarinimo zona	Die Attach Area	Bendras storis
Q18-01H	9.40×13.90	1.27	13.80×9.30	4.40×8.90	1.40

Keramikos ekspertizė

„Tessvida“ yra „Total Kit Solutions“ (TKS) specialistas, aptarnaujantis pagrindines pramonės šakas: puslaidininkių ir elektronikos, medicinos prietaisų, FPD/LED, mašinų, naftos chemijos produktų, automobilių ir transporto, energijos ir energijos bei maisto ir žemės ūkio. Turėdami brandžią tiekimo grandinę ir pažangius procesus (izostatinį presavimą, liejimą geliu, sausą presavimą), siūlome visas galimybes nuo medžiagos paruošimo, liejimo, sukepinimo iki tikslaus apdirbimo ir tolesnio{3}}apdirbimo.

Mūsų lanksčios individualizuotos paslaugos, pagrįstos giliomis didelio{0}}grynumo keramikos patirtimi ir stipriu išteklių integravimu, tiksliai atitinka klientų poreikius nuo medžiagų parinkimo iki gatavo produkto pristatymo.

Keramikos gamybos procesas

Miltelių paruošimas

Žaliavos miltelių paruošimas, purškiamas granuliavimas (maišymas, mechaninis rutulinis malimas, purškiamas džiovinimas)

Miltelių formavimas

Izostatinis presavimas, sausas presavimas, liejimas liejimas, gelio formavimas, liejimas, karštasis presavimas

Aukštos{0}}temperatūros sukepinimas

Atmosferinis sukepinimas, vakuuminis sukepinimas, sukepinimas kontroliuojamoje atmosferoje

Tikslus apdorojimas

Pjovimas, tekinimas, šlifavimas, frezavimas, formavimas, gręžimas

Paviršiaus apdorojimas

Valymas, lanko lydymas, plazminis purškimas, elektrostatinis purškimas, nusodinimas garais, ypač švarus{0}}valymas, anodavimas, metalizavimo kompozitas
